HELLA 1FJ358236-011 _

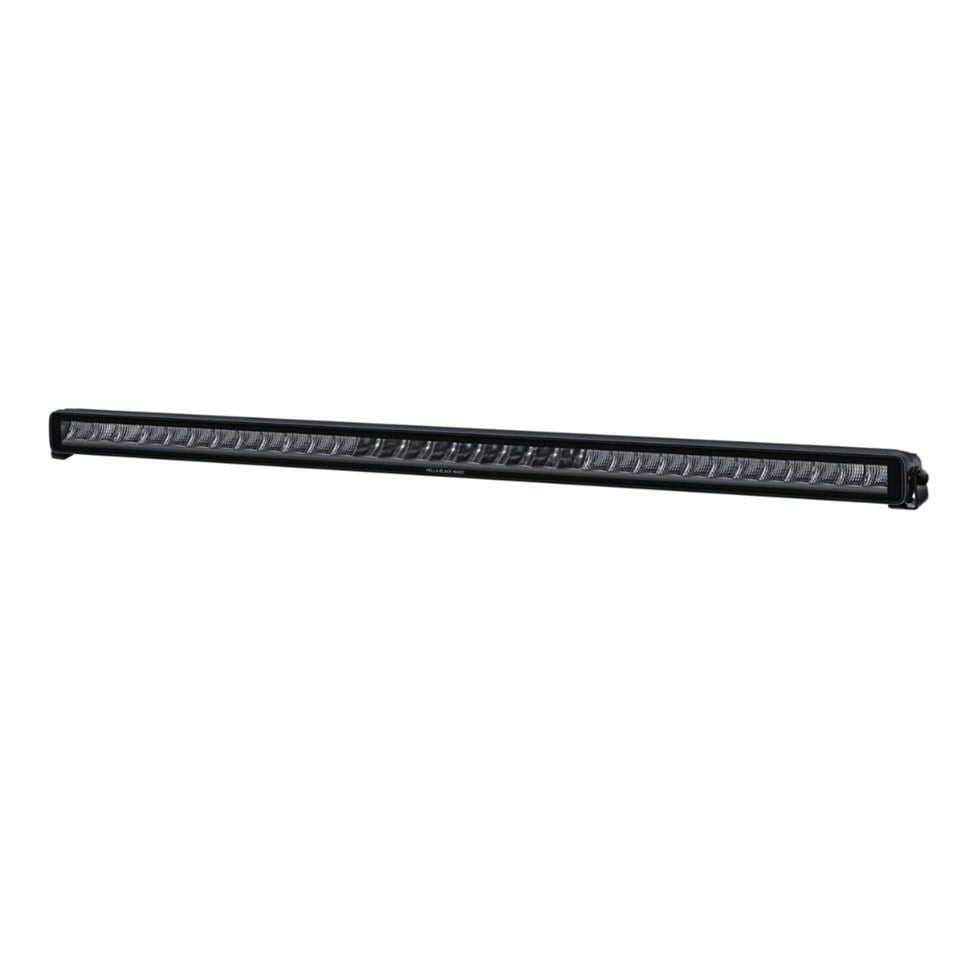

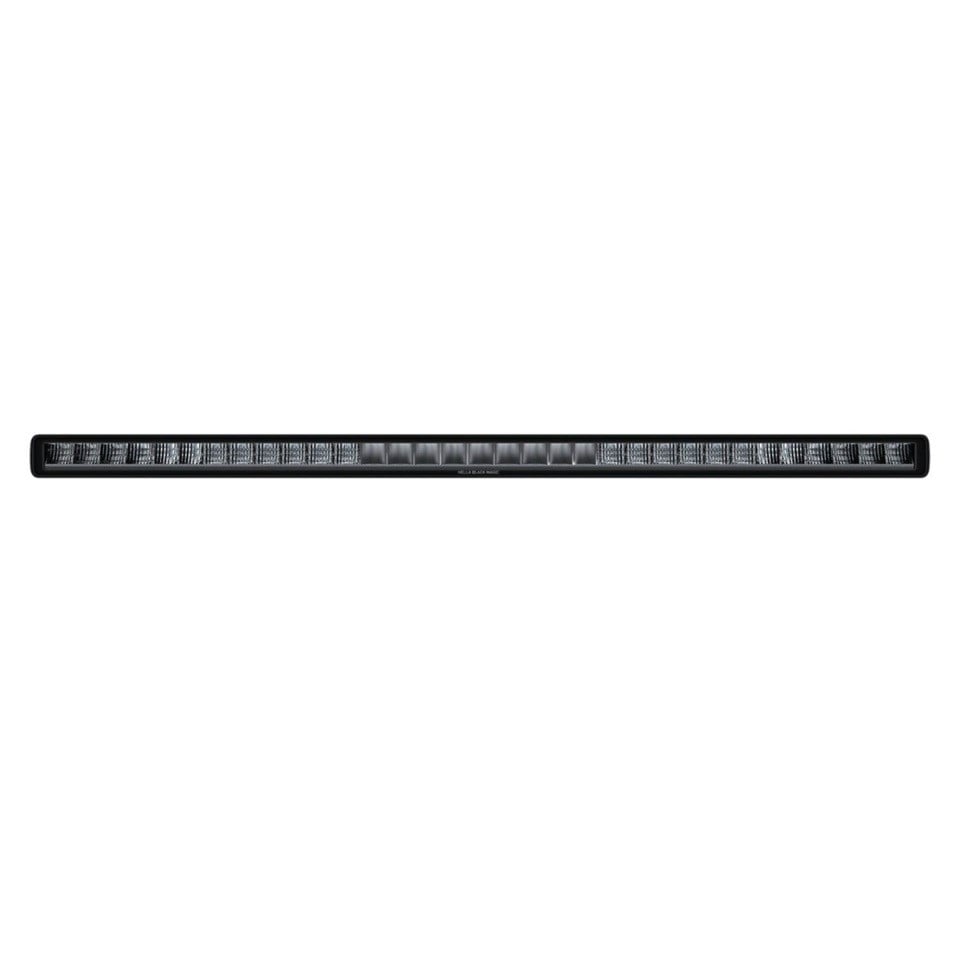

HELLA 12V-24V LED BAR OFF-ROAD 5700K (33 LEDLİ) (4 FONKSİYONLU) (798*40*32 MM) _
UZUN HÜZME / DELİCİ _
BEYAZ-SARI GÜNDÜZ SÜRÜŞLÜ _
_
AYDINLATMA MODLARI VE FONKSİYONLAR
Kutu üzerindeki diyagrama göre ürün dört farklı aydınlatma moduna sahiptir:
MAINLIGHT (ANA IŞIK): Standart uzun menzilli sürüş ışığıdır.
WHITE PO + WELCOME/GOODBYE LIGHT: Beyaz renkli pozisyon (park) lambası ve karşılama/uğurlama animasyonudur.
HIGH BOOST: Maksimum ışık gücü sağlayan yüksek performans modudur.
AMBER PO + WELCOME/GOODBYE LIGHT: Sadece arazi kullanımı için (OFFROAD ONLY) tasarlanmış turuncu renkli pozisyon lambası ve animasyon özelliğidir.
KABLO BAĞLANTI ŞEMASI
HELLA Black Magic serisinin bu spesifik modeli için kablo eşleşmeleri şu şekilde yapılmalıdır:
SİYAH KABLO (ŞASE / GROUND): Aracın negatif (-) kutbuna bağlanır.
KIRMIZI KABLO (MAINLIGHT / HIGH BOOST): Ana aydınlatma fonksiyonu içindir. Röle üzerinden aracın uzun far hattına bağlanması önerilir.
GRİ KABLO (WHITE PO): Beyaz renkli park lambası ve animasyon fonksiyonunu aktif eder.
SARI KABLO (AMBER PO): Turuncu renkli (offroad) park lambası fonksiyonunu aktif eder.
YEŞİL KABLO (WELCOME LIGHT / SİNYAL): Karşılama animasyonunun tetiklenmesi veya bazı modellerde sinyal senkronizasyonu için kullanılır.
TEKNİK DETAYLAR VE GÜVENLİK
ECE R149 SERTİFİKASI: Ürün, Avrupa standartlarına uygun olarak test edilmiş ve sertifikalandırılmıştır.
REF. 50: Işık şiddeti değerini belirten referans numarasıdır.
OFFROAD UYARISI: Turuncu (Amber) park lambası modu karayolu kullanımına uygun değildir ve sadece arazi sürüşlerinde kullanılmalıdır.
Bağlantı noktalarında IP67/IP6K9K korumasını sürdürmek için mutlaka makaron ve su geçirmez soketler kullanmalısınız.
