ELO 201017001 _
12V ZAMAN RÖLESİ 5 UÇLU 10 A AYARLI (0.1 SN-11 SAAT ARASI) (30-85-86-87-87a) _
TOZ KORUMALI / AYAKLI _
_
_
Bir devreyi, makineyi veya mekanizmayı belli bir süre çalıştırmak için zaman rölesine ihtiyaç duyulur.
ELO Zaman Rölesi tetiklendiği anda çıkış verir ve belirlenen süre tamamlandığında çıkışı kapatır.
201.017.003, 201.017.004, 201.017.007 ve 201.017.008 kodlu Zaman Röleleri üretici ayarlıdır. Kullanıcı, ürünün tetiklendikten sonra devrede kalma zamanını üreticiye 3 seçenekli olarak bildirir. Zaman ayarı ELO tarafından seçenekli olarak (0,1 saniye ile 1 yıl arası) hazırlanır. Kullanıcı ürün içindeki köprüyü kullanarak seçenekler arasında değişiklik yapabilir. Kullanıcının özel zaman belirtmediği durumlarda, fabrika standart üretimi 1-2-3 dakikadır.
201.017.001 ve 201.017.002 kodlu Zaman Röleleri kullanıcı ayarlıdır. Kullanıcı, ürün üzerindeki trimpotları kullanarak ürünün tetiklendikten sonra devrede kalma zamanını (0,1 saniye ile 11 saat arası) isteğine göre ayarlayabilir.
Kullanıcı tarafından zamanı ayarlama:
Öncelikle aşağıdaki tabloya bakarak istenen zamanın hangi kademede olduğunu belirlemek gerekir. Kademe belirlendikten sonra ürünün şeffaf kapağı çıkartılır ve siyah plastik köprü seçilen pozisyona takılır. İstenen zaman 0-66 saniye arası ise köprü çıkartılır (kullanılmaz). İstenen zaman 1 ile 66 dakika arası ise köprü 1 - 2 pozisyona takılır. Eğer ayarlanacak zaman 1 saat ile 11 saat arasında ise köprü 2 - 3 pozisyonuna takılmalı ve şeffaf kapak kapatılmalıdır.
Kademe seçildikten sonra İnce ve Kaba ayar trimpotları yardımı ile zaman ayarı yapılmalıdır. İlgili trimpot en solda ise minimum değer, en sağ pozisyonda ise maksimum değer elde edilir. Küçük boy düz tornavida yardımı ile trimpotlar takribi pozisyona getirilir ve röle tetiklenerek zaman testi yapılır. Ölçülen zaman istenen zamandan farklı ise İnce ayar trimpotunu dikkatlice ilgili yöne çevirerek düzeltme yapılabilir. Akabinde mutlaka zamanı tekrar test ederek sağlama yapılmalıdır.
Kademe | Köprü | Kaba Ayar | İnce Ayar | Elde edilebilecek minimum süre | Elde edilebilecek maksimum süre
1 dakika | Yok | 0-60 saniye | 0-6 saniye | 0,1 saniye | 66 saniye
1 saat | 1-2 | 0-60 dakika | 0-6 dakika | 1 dakika | 66 dakika
10 saat | 2-3 | 0-10 saat (0-600 dakika) | 0-60 dakika | 60 dakika | 11 saat (660 dakika)
Zaman Ayarı Örnekleri:
3 saniye zaman rölesi: Köprü yok, Kaba Ayar trimpotu en solda (0), İnce Ayar trimpotu 3’de olmalı.
36 saniye zaman rölesi: Köprü yok, Kaba Ayar trimpotu 3,5, İnce Ayar trimpotu 1’de olmalı.
1 dakika zaman rölesi: Köprü yok, Kaba Ayar trimpotu en sağda (6), İnce Ayar trimpotu 0’da olmalı.
5 dakika zaman rölesi: Köprü 1-2 pozisyonunda takılı, Kaba Ayar trimpotu 0,5, İnce Ayar trimpotu 0’da olmalı.
25 dakika zaman rölesi: Köprü 1-2 pozisyonunda takılı, Kaba Ayar trimpotu 2,5, İnce Ayar trimpotu 0’da olmalı.
53 dakika 40 saniye zaman rölesi: Köprü 1-2 pozisyonunda takılı, Kaba Ayar trimpotu 5, İnce Ayar trimpotu 4’de olmalı.
3 saat 15 dakika zaman rölesi: Köprü 2-3 pozisyonunda takılı, Kaba Ayar trimpotu 1,5, İnce Ayar trimpotu 5’de olmalı.
7 saat 30 dakika zaman rölesi: Köprü 2-3 pozisyonunda takılı, Kaba Ayar trimpotu 4,5, İnce Ayar trimpotu 0’da olmalı.
Üründe 1 adet 12 V (201.017.001) veya 1 adet 24 V (201.017.002), normal açık ve normal kapalı kontakları olan (changeover) ve max. 10A akım verebilen röle kullanılmaktadır. Daha yüksek akım veya voltajlar için, yük ile zaman rölesi arasına ek bir röle kullanılması tavsiye edilir.

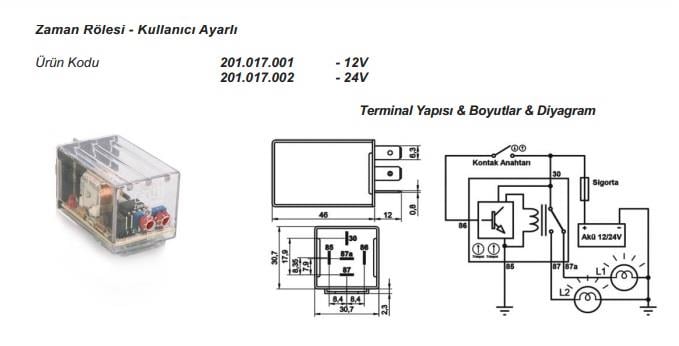

Bağlantılar:
30: Sigorta üzerinden doğrudan akü + kutbuna veya kontak sonrası artıya bağlanmalıdır. Röle Common/Müşterek terminali. Aynı zamanda rölenin çalışması için enerji bu terminalden sağlanır. Diğer bir değiş ile; bu uçta + 12 V yok ise röle çalışmaz.
85: Akü eksi kutup, şase veya toprak.
86: Tetik terminali. Kısa süreli pozitif sinyal geldiğinde (bir butondan veya başka bir cihazdan) röle tetiklenir ve çıkış verir. Zaman dolduğunda çıkış kapatılır.
87: Çıkış terminali. Yüke giden + veya ek röle kullanılacaksa, bu rölenin bobinine bağlanmalı. NO (Normal Açık) kontak
87a: 30’dan gelen pozitif doğrudan bu terminale iletilir. Röle tetiklendiğinde çıkış kesilir, zaman dolunca yeniden çıkış verir. NC (Normal Kapalı) kontak.
ELO Ayarlı Zaman Rölesi, sürekli enerji altında kalmaya uygundur, neme, vibrasyona ve olumsuz tüm dış etkenlere karşı korumalı olarak tasarlanmıştır.
Standart otomotiv rölesi terminal yapısına ve ölçülerine sahip olduğundan, kolay montaj için ELO Röle Soketleri kullanılması tavsiye edilir.
